土壤蒸滲監測系統儀器用途

　　基于水量平衡原理直接測量地表蒸散的成組設備，能夠?qū)崿F(xiàn)降雨量、蒸發散量和排水量的精確測量;選配各種類型的傳感器，可用于研究水分平衡、物質平衡、土壤溶質運移等領域內的的科研需求。

　　第二章：土壤蒸滲監測系統儀器組成

　　? 外桶()，不銹鋼材質;

　　? 內桶 ()，不銹鋼材質;

　　? 稱重臺，不銹鋼材質;

　　? 擋水圈，不銹鋼材質;

　　? 高精度稱重傳感器;

　　? 下滲水傳感器;

　　? 排水泵;

　　第三章：組裝儀器

　　1.內桶、稱重臺、稱重傳感器、下滲水傳感器已一體式組裝完成，方便現場安裝;

　　2.排水泵：外置安裝，可使用U型扣安裝到支架或立桿，使用12V供電;

　　3.排水管安裝：進水管，一端接到外桶底一端連接到泵進水口;出水管，一端接泵出水口一端引到防水盒外排水;

　　4.下滲水傳感器：翻斗式，已集成于稱重底座;

　　5.稱重傳感器：0-1000kg，6線制，已集成于稱重底座;

　　6.橡膠密封圈：用于密封頂圈與外桶連接;

　　7.蒸滲儀上蓋：配套密封項圈，防止雜物或水進入蒸滲儀;

　　8.傳感器線纜及抽水管經上蓋防水接頭引出連接到數據采集系統及水泵;

　　第四章：產品技術參數

　　1.下滲水傳感器：開關信號，可接數據采集儀記錄，6.28ml/斗;信號線，紅、黑(綠);

　　2.稱重傳感器：

　　信號線定義：

　　紅----SIG+ 白----SIG- 裸線---SHD 黃---SEN+ 綠---EXC+ 棕---SEN- 黑---EXC-

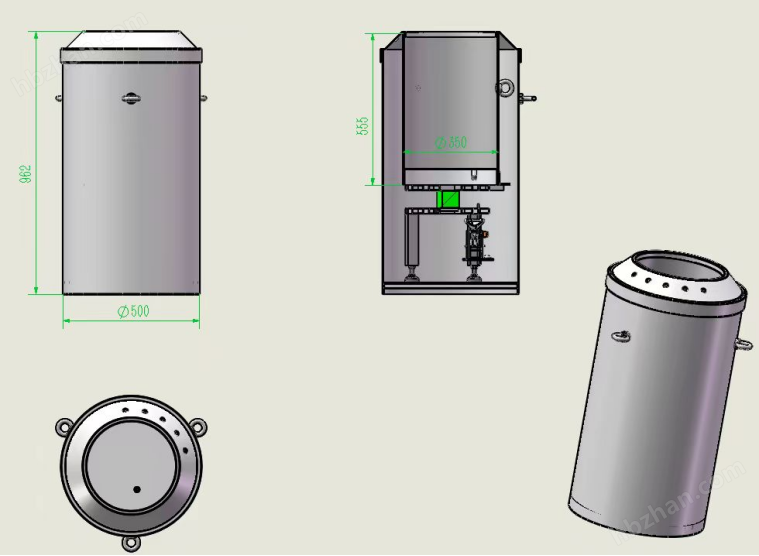

　　設備尺寸：

　　4.數據采集儀

　　內核： ARM 32位Cortex-M3 CPU

　　系統時鐘：高可達72MHz

　　指令執行速度： 1.25Dmips/MHz

　　采樣頻率：0.5s/次

　　抗干擾：輸入、輸出采用光電隔離，抗干擾能力強

　　穩定性：具有看門狗電路，自動復位功能，保證系統穩定運行

　　存儲功能：FLASH存儲容量： 4M bits(每1小時存儲一次，可存儲1.6年)，同時可擴展至32Mbit.并可擴展USB存儲接口1個，實現U盤存儲;

　　功能要求：智能采集、轉發、存儲，具有自動、人工召測功能。

　　傳感器通道：模擬/計數通道：16路，可再擴展16路數字I/O通道，用于各種外接擴展功能.模擬量A/D轉換精度：12位，頻率量采用16位高速計數器進行采集，輸入信號頻率高達1MHz.

　　供電顯示：寬電壓輸入：8V~40V

　　環境溫度：-30~85℃

　　功耗：整機功耗不大于 2W

　　ID設置：支持網絡ID號設置，明確設備網絡地址;

　　顯示形式：192*64全點陣液晶顯示，可以顯示12*4個漢字，整體界面清晰美觀;可擴展LED顯示屏進行豐富顯示;同時支持實時時鐘及時間校準功能

　　數據存儲：掉電采用電池供電數據保護，設置的參數以及歷史數據可在掉電時保存

　　通訊功能：具有三路RS232/RS485/USB通信接口，可進行RS232/RS485/USB通信;并可擴展 CAN總線通信接口1個;

　　遠程升級：支持遠程應用程序更新：采集儀程序更改、升級，無需返廠，通過計算機軟件，即可對采集儀進行遠程程序更新，支持現場和遠程對設備進行各項參數設置或讀取的編程操作

　　通訊協議：支持tcp/udp通訊方式、標準MODBUS協議，雙協議切換功能，方便用戶實現上位機軟件二次編程。

　　控制功能：

　　1、智能化多路繼電器觸點輸出;

　　2、支持16路傳感器接入，支持16路可軟件配置繼電器輸出接口，可以控制多個后端設備，核心部件采用高性能工業微處理器為主控CPU，內置大容量數據存儲器。便攜式防震結構，工業控制標準設計，適合在惡劣環境中使用;

　　5.土壤溫濕度電導率

　　土壤溫度：

　　量程：-40~80℃;分辨率：0.1℃;精度：±0.5℃

　　土壤濕度：

　　量程：0-100%RH;分辨率：0.1%RH;精度：5%

　　土壤電導率：

　　量程：0-10000us/cm

　　分辨率：0-10000us/cm內1us/cm

　　精度：0-10000us/cm范圍內為±5%

　　電導率溫度補償，內置溫度補償傳感器，補償范圍0-50℃

　　供電電壓：DC5V-24V

　　信號輸出：RS485，Modbus協議

　　測量原理：

　　土壤水分FDR方法，土壤電導率交流電橋法

　　防護等級：IP68浸沒水中可長期使用

　　運行環境：-40~85℃

　　探針材料：防腐特制電極

　　密封材料：黑色阻燃環氧樹脂

　　安裝方式：全部埋入或探針全部插入被測介質

　　默認線纜長度：5米，線纜長度可按要求定制

　　連接方式：預裝冷壓端子

　　外形尺寸：45*15*135mm

　　電極長度：50mm

　　6. 土壤張力計(選配)

　　工作電源：3.5-24VDC

　　輸出信號：modbus

　　響應時間：200ms

　　測量精度：±0.5kpa

　　分辨率 ：±0.5kpa

　　工作電流：6mA

　　工作溫度：0~60℃

　　監測長度：60cm

　　測量范圍：-100kpa

　　測量介質：各類土壤和無土栽培有機質
